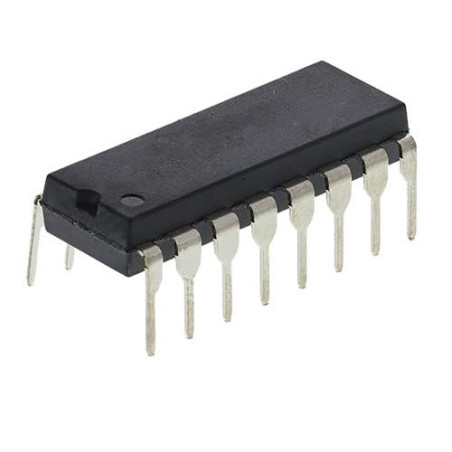

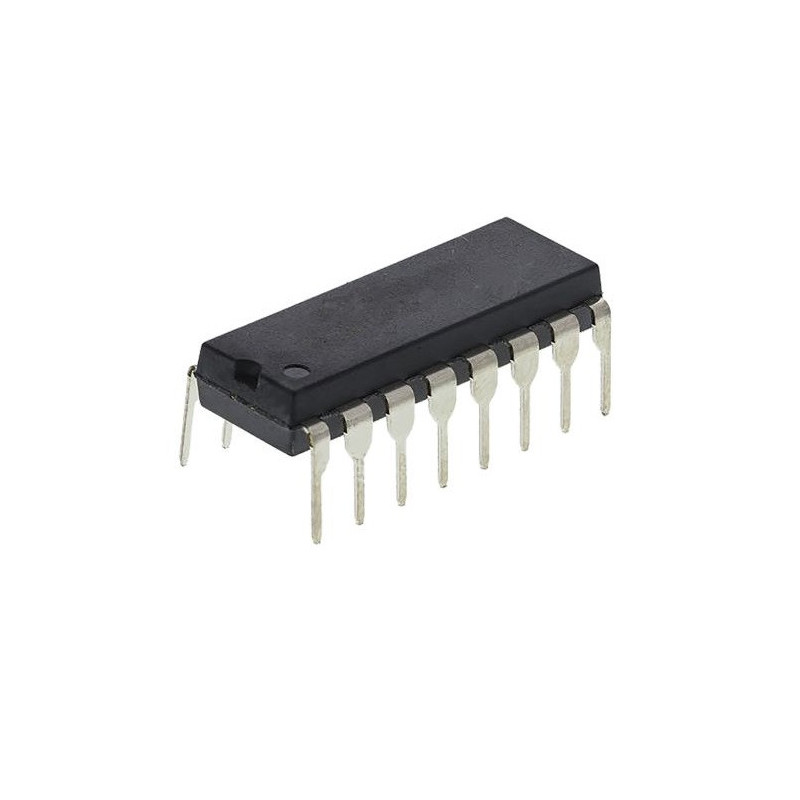

LM3524 Modulador de ancho de pulso
$46.00
0 en stock
Sin impuestos
El LM3524 es un modulador de ancho de pulso de regulación mejorado. Las nuevas características reducen la necesidad de circuitería externa adicional requerida a menudo en la versión original. El LM3524 tiene una referencia de precisión de 5 V ± 1%. La capacidad de conducción de corriente de los transistores de excitación de salida se ha elevado a 200 mA mientras que la reducción y el aumento de VCEsat VCEbreakdown a 40V. El rango de tensión de modo común de la error-amp se ha elevado a 5.5V para eliminar la necesidad de un divisor resistivo de la referencia de 5V. En el modulador de la línea de polarización de circuito ha sido aislado de la clavija de cierre hacia abajo. Esto evita que la amplitud del pulso del oscilador y la frecuencia de ser molestado por parada. También en las frecuencias altas (?300kHz) el ciclo de trabajo máximo por salida se ha mejorado hasta un 44% en comparación con el ciclo de trabajo máximo del 35%. Además, este modulador puede ahora ser sincronizado externamente, a través del pasador 3.
Totalmente intercambiable con la familia LM3524 estándar n ± 1% de precisión 5 V de referencia con apagado térmico
Corriente de salida a 200 mA CC
Capacidad de salida de 60 V
Amplio rango de entrada de modo común para error-amp
Un pulso por período (supresión de ruido)
Ciclo de trabajo máximo mejorado a altas frecuencias
Supresión de pulso doble
Sincronización continua pin 3
Especificaciones
Topología: Buck, boost, flyback
Tensión de alimentación mínima: 8 V
Tensión de alimentación máxima: 40 V
Corriente de salida: 200 mA
Disipación de potencia: 1 W
Frecuencia de conmutación: 550 KHz
Temperatura mínima de funcionamiento: 0 ° C
Temperatura máxima de funcionamiento: 125°C ° C
Ciclo de trabajo: 49%
Encapsulado DIP
16 pines
