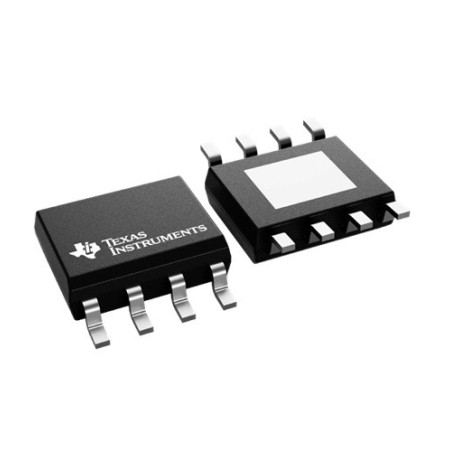

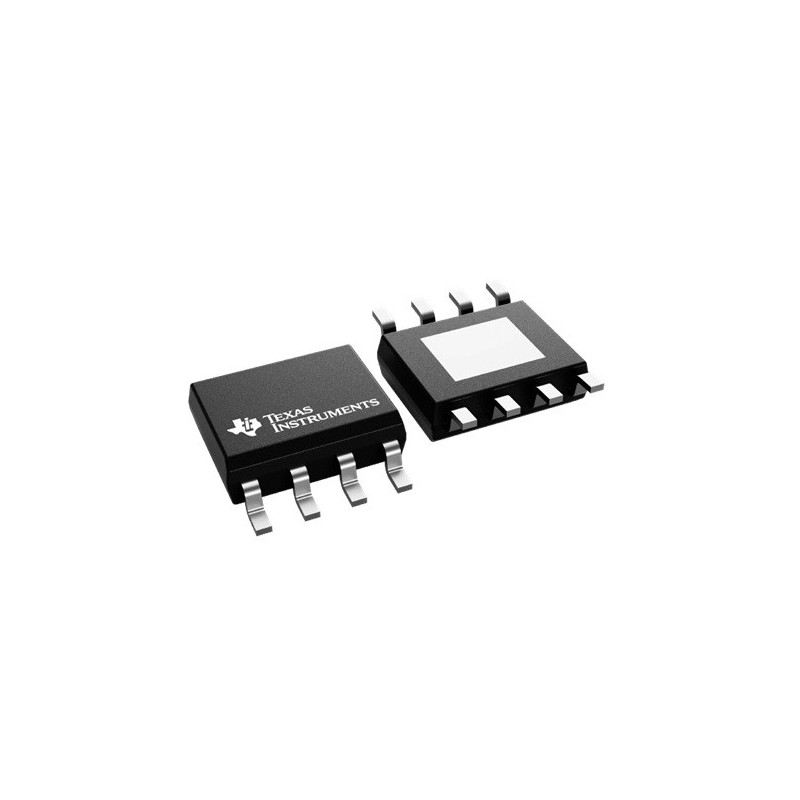

DRV8870 Puente H driver para motor
$75.00
0 en stock
Sin impuestos
Características para el DRV8870
Controlador de motor de puente H
Acciona un motor de CC, un devanado de un motor paso a paso u otras cargas
Amplio voltaje de funcionamiento de 6,5 V a 45 V
565 mO R típicoDS(activado) (HS + LS)
Variador de corriente máxima de 3,6 A
Interfaz de control PWM
Regulación Actual Integrada
Modo de suspensión de bajo consumo
Paquete pequeño y huella pequeña
HSOP de 8 pines con PowerPAD
4,9 × 6,0 mm
Funciones de protección integradas
Bloqueo de subvoltaje de VM (UVLO)
Protección contra sobrecorriente (OCP)
Apagado térmico (TSD)
Recuperación automática de fallos
Descripción para el DRV8870
El dispositivo DRV8870 es un controlador de motor de CC con escobillas para impresoras, electrodomésticos, equipos industriales y otras máquinas pequeñas. Dos entradas lógicas controlan el Controlador de puente H, que consta de cuatro MOSFET de canal N que pueden controlar motores bidireccionalmente con corriente máxima de hasta 3,6 A. Las entradas pueden ser moduladas por ancho de pulso (PWM) para controlar el motor velocidad, utilizando una selección de modos de decaimiento de corriente. Al establecer ambas entradas en un nivel bajo, se ingresa a una suspensión de baja potencia modo.
El dispositivo DRV8870 cuenta con corriente integrada regulación, basada en la entrada analógica VREF y el voltaje en el pin ISEN, que es proporcional a la corriente del motor a través de una resistencia de detección externa. La capacidad de limitar la corriente a un nivel conocido puede reducir significativamente los requisitos de energía del sistema y la capacitancia a granel necesaria para mantener voltaje estable, especialmente para condiciones de arranque y parada del motor.
El dispositivo está totalmente protegido contra fallos y cortocircuitos, incluida la subtensión (UVLO), sobrecorriente (OCP) y sobretemperatura (TSD). Cuando se elimina la condición de falla, el El dispositivo reanuda automáticamente el funcionamiento normal.
