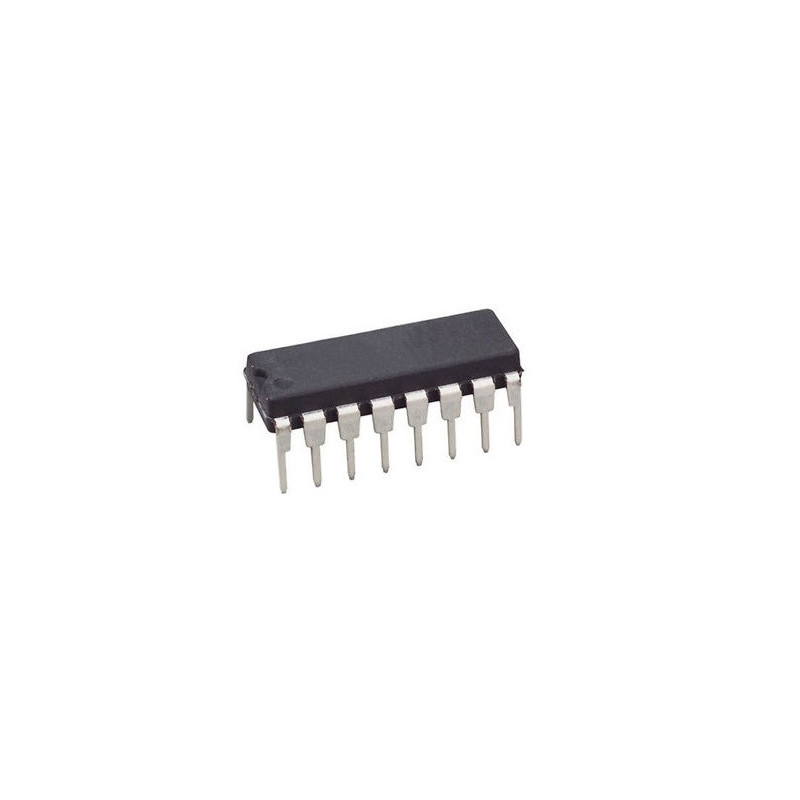

74LS390 Contador de década

El circuito integrado 74LS390 es un contador de década dual de 4 bits que contiene ocho flip-flops maestro-esclavo y un gating adicional para implementar dos contadores individuales de cuatro bits.

Incorpora un contador dual de división por dos y de división por cinco, que se puede usar para implementar longitudes de ciclo iguales a cualquier múltiplo entero y / o acumulativo de 2 y / o 5 hasta la división por 100.

Tiene salidas paralelas desde cada etapa del contador, de modo que cualquier submúltiplo de la frecuencia de conteo de entrada está disponible para las señales de temporización del sistema.

Características:

Frecuencia de reloj: 35MHz.

Voltaje de operación: 5V.

Temperatura de operación: 0°C a 70°C.

Encapsulado: DIP 16 pines.
