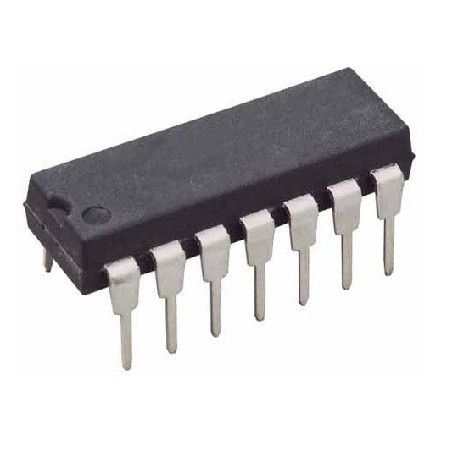

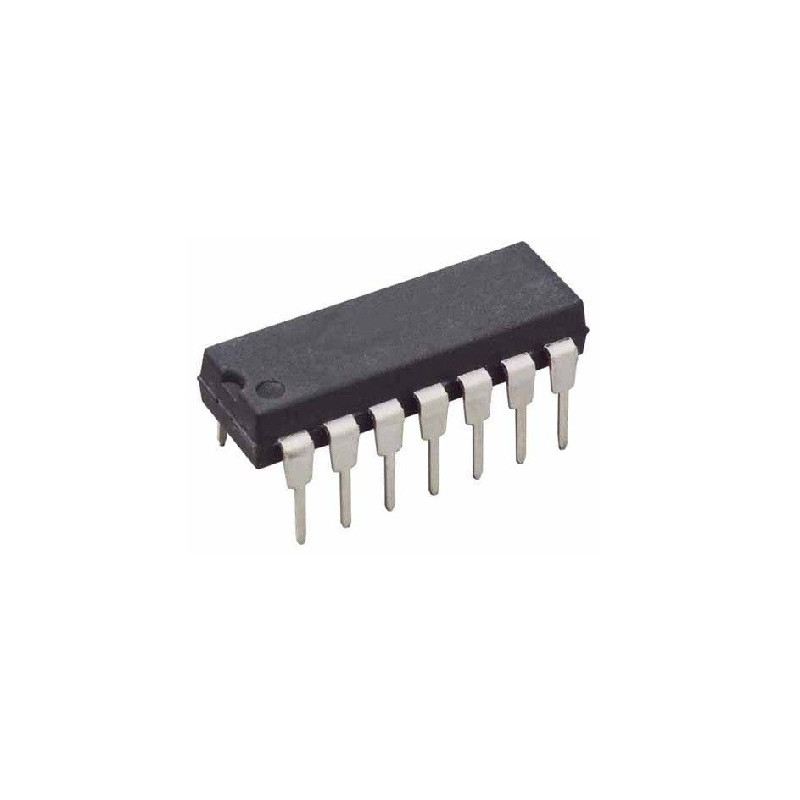

Las letras LS indican chip de modelo Schottky de bajo consumo.
Los dispositivos de colector abierto se utilizan comunmente para generar altos nivelses de VOH.
Tensión de alimentación: 5V
Niveles lógicos: 0.2V - 0.8V para el nivel bajo (low,0) Y 2.4V - 5V para el nivel alto (high,1)
Operador: NAND
Margen de ruido: 0.7V para nivel alto y 0.3V para nivel bajo.
Descripción de terminales:
Pin 1: el resultado de la operación de la primer compuerta.
Pin 2: la entrada A de la compuerta 1.
Pin 3: la entrada B de la compuerta 1.
Pin 4: el resultado de la operación de la segunda compuerta.l
Pin 5: La entrada A de la compuerta 2.
Pin 6: la entrada B de la compuerta 2.
Pin 7: GND
Pin 8: la entrada A de la compuerta 4.
Pin 9: la entrada B de la compuerta 4.
Pin 10: el resultado de la operación de la cuarta compuerta.
Pin 11: la entrada A de la compuerta 3.
Pin 12: la entrada B de la compuerta 3.
Pin 13: el resultado de la operación de la tercer compuerta
Pin 14: VCC.
